להשגת מערכת איטום מיטבית ואידאלית במבנה תת קרקעי חשוב לשמור על רציפותה ועל שלמותה של מערכת האיטום, במאמר אמשיל את המערכת ליצירת אמבטיה המורכבת מרצפה ודפנות.

איטום יסודות

יסודות הם החלקים עליהם מבוססים האלמנטים במבנה, היסוד למעשה מעביר את מכלול העומסים הפועלים על המבנה אל הקרקע ולכן טיב האלמנט ישפיע באופן ישיר על אורך חיי המבנה. קיימות מספר שיטות לביסוס מבנים: יסוד רדוד, יסוד דוברה (במבנים רבי קומות) וביסוס כלונסאות נושאים/חיכוך בעיקר בקרקעות בעיתיות כמו חרסית. בהקשר ליסוד חשוב להזכיר את גרעין ההקשחה הצומח מתחתית המבנה (מתחת לאדמה) ולמעשה רתום ליסודות. גרעין ההקשחה מורכב לרוב מחדרי מדרגות, ממ”דים, קירות הקשחה ופירים ולכן גם עליו נתן דגש בבניית מערכת האיטום. התאמת מערכת האיטום ליסודות וגרעין ההקשחה תלויה בסוג הקרקע, מים ושיטת הביסוס. במרבית המקרים המערכת העיקרית לאיטום היא קריסטלית (כתוסף לבטון) וכדי ליצור תחתית אטומה למים אנו מיישמים זאת בכל רצפת האתר ובחלקים בהן יש חפיפה בין הרצפה ליסודות הכוללים את רצפת גרעין ההקשחה. איטום תחתית המבנה והיסודות נמשלת לרצפת האמבטיה.

איטום דיפון

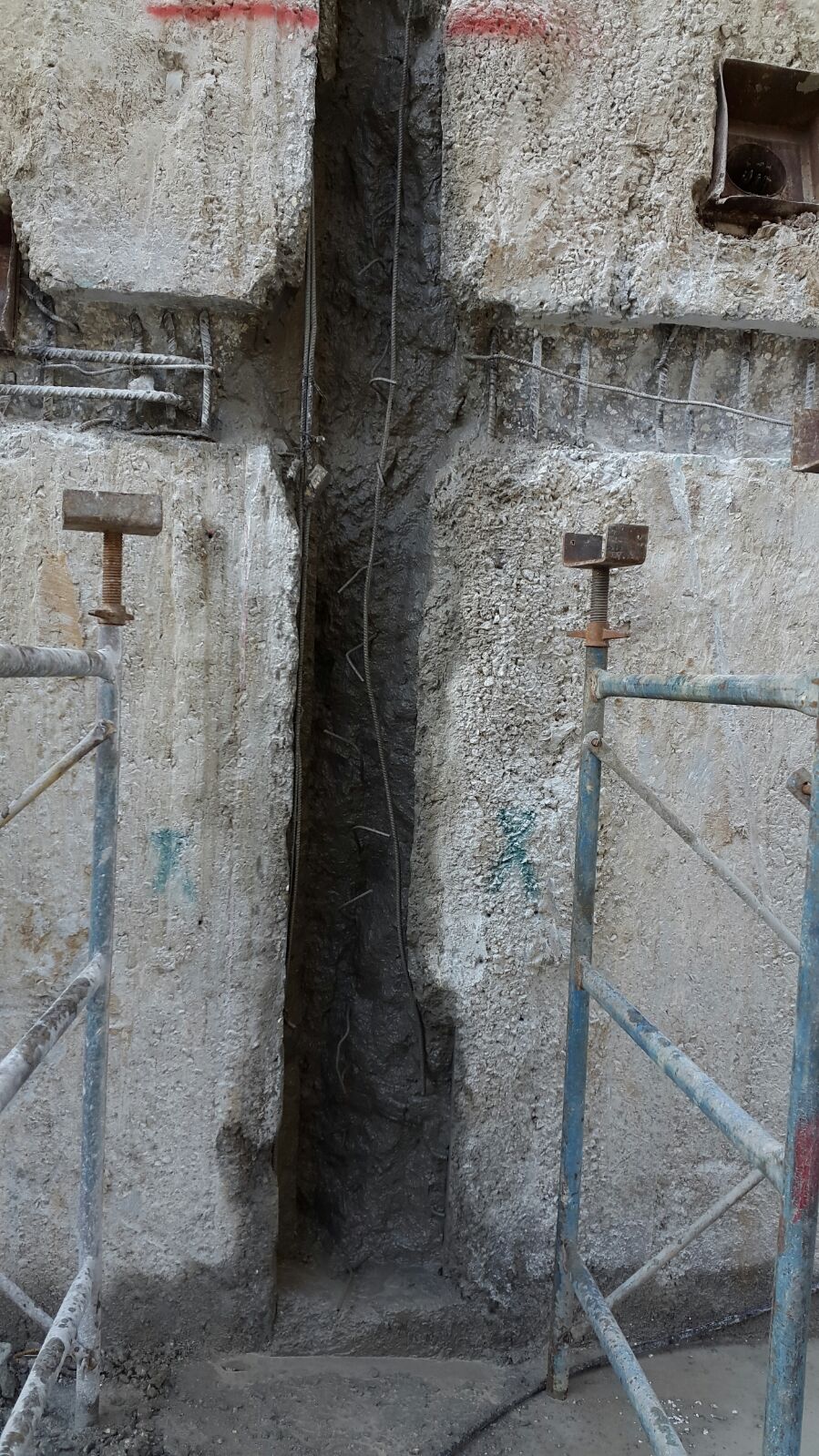

דיפון הוא תמיכת הקרקע עבור מבנים תת קרקעיים קיימות מספר שיטות לדיפון: כלונסאות משיקים/נחתכים, כלונסאות המקושרים בקורות קשר וחיזוק עוגנים בקרקעות חלשות ובחפירות עמוקות, קירות סלאריים בעיקר בקרקעות רכות ובקרבת מי תהום, קירות שיגומים וקירות טרומיים. באופן כללי חשוב לציין כי קירות הדיפון הם פורוזיביים, בעלי חללים זעירים ועל כן מים עלולים לעבור דרכם ולכן לא מומלץ להתבסס על אף אחת מהשיטות כמערכת לאיטום המבנה התת קרקעי, את מערכת האיטום שלנו אנו מבססים באמצעות שימוש בבטון הכלונס כמרסן לקירות המיישרים אותם אנו אוטמים בתוסף. בנוגע לקירות סלאריים, אף על פי שהם מהווים מעין סכר למים עדיין הם אינם אוטמים באופן הרמטי את המבנה ומים יכולים לחדור במרווחים שבין הקירות (תפרים סלאריים) הסדקים והסגרגציות האופייניים לקיר זה. לצורך איטום הקירות הסלאריים פותחה טכניקה המכונה “הטרפז הקריסטלי” ניסור וסיתות בצורת טרפז בין קירות הסלארי בצורה המאפשרת יציקה של אלמנט ללא זיון המסוגל לעמוד בלחצי מים גבוהים במיוחד. מערכת האיטום בדיפון הכרחית למדי ולמעשה משלימה את הפאזל על ידי איטום דפנות האמבטיה ובכך מושגת מערכת איטום למבנה התת קרקע.

הרווח בשימוש תוסף גבישי באיטום יסודות וגרעין

• מערכת האיטום הקריסטלית אוטמת את הבטון מבפנים בתוך שטח החתך ולא על ידי שכבה חיצונית כמו במערכות קונבנציונליות אחרות.
• תוסף קריסטלי עובד באופן תמידי בכל מגע עם מים, אם יתגלו סדקים או נימים במשך השנים התוסף יתקוף ויסגור אותם ואנו נקבל מערכת איטום מועילה ועוצמתית.
• המערכת עמידה בתנאי קיצון, לחץ הידרוסטטי וסביבה אגרסיבית
• מערכת איטום אקטיבית לאורך כל חיי הבטון כנדרש ביסודות המבנה

שלבי התכנון, הליווי והבקרה להצלחת איטום הפרויקט:

• תכנון – ניתוח מעמיק של כל שלבי הפרויקט המתייחס לתכנון הקונסטרוקטיבי, תערובות הבטון, חיבורי אלמנטים, דוחות קרקע, קצב עבודות האתר וכו’.
• ליווי הפרויקט – ליווי צמוד והתאמת מערכת האיטום לשינויים הנדרשים בשטח עד להגעה למערכת איטום שלמה ומלאה. שלב זה כולל פיקוח וליווי צמוד על ידי אנשי שטח מנוסים, מיומנים ובעלי ההכשרות המתאימות.
• אחריות – לאחר סיום שלב הביצוע של האיטום, אנו נותנים תעודת אחריות תקפה ל-10 שנים!
