הפרויקט: הרצל 136, תל אביב
יזם: חברת יובלים
קבלן ראשי: עץ השקד
קבלן האיטום: אוביטקס

הפרויקט: הרצל 136, תל אביב יזם: חברת יובלים קבלן ראשי: עץ השקד קבלן האיטום: אוביטקס

אוביטקס הנדסה בע”מ נבחרה לשמש חברת האיטום בפרויקט המבוצע על ידי חברת “עץ השקד” ברחוב הרצל 136, תל אביב. הפרויקט נבנה בתוך מי תהום ונדרשות מערכות איטום מורכבות מאוד – לאוביטקס יש את הידע ואת הניסיון הרב להתמודדות עם המורכבות ההנדסית לאיטום מוצלח באתגרים מרובים שכאלה! בשלב זה אנו מתמקדים באיטום ארבע הקומות התת קרקעיות אשר שתי קומות ממנו נמצאות במי תהום. אתגר מעניין – האיטום משלב שתי מערכות איטום ראשיות מערכת יריעות ומערכת איטום קריסטלית, פרטי איטום ספציפיים בהתאם לאלמנטים השונים.

שלבים מקדימים ליציקת הרפסודה:

ביצוע יריעת ניקוז שחורה (“יריעת ביצים”) מעל הבטון הרזה הקיים לניתוב מי התהום היוצאים מהבטון הרזה למקומות ייעודים (בורות שאיבה וכו’).

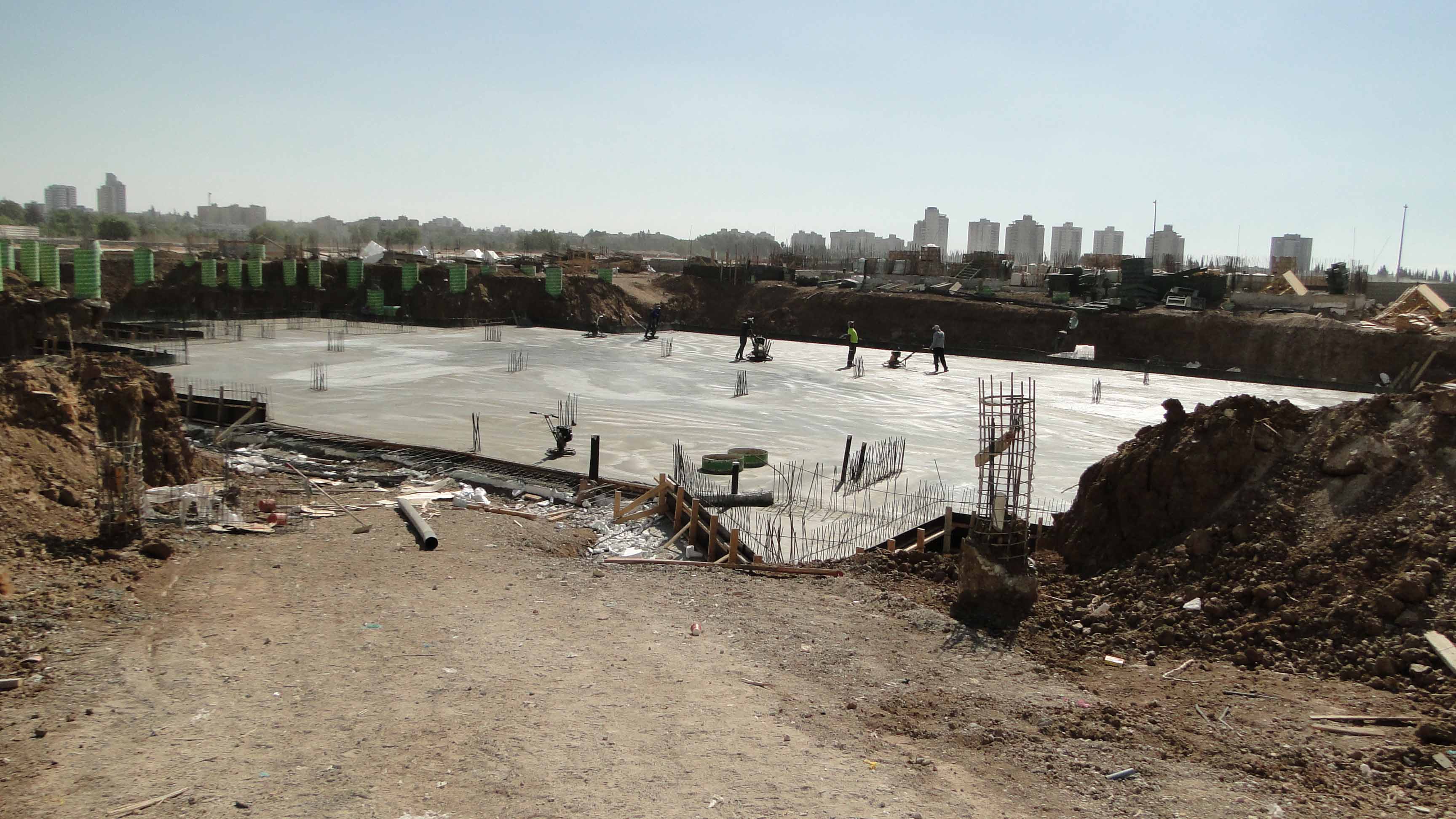

מעל יריעות הניקוז בוצעה שכבת בטון רזה נוספת המשמשת כתשתית ליריעות האיטום הלבנות מסוג HDPE. כמו כן, בהיקף יציקת הבטון הרזה בוצעה חגורה היקפית (יצוקה בבטון גראוט – פרט לחיבור היריעות לסלארי)
בטרם פריסת ברזלי הזיון של הרפסודה בוצע יישום יריעות איטום HDPE לבנות בעובי 1.2 מ”מ.
כפתרון לנקודת הכשל השכיחה ביותר – הפסקת היציקה בין הרפסודה לסלארי – הודבקו שני פסי עצר מים כימי (פולימרי) וצינורית להזרקה עתידית במקרה של כשל. בנוסף בוצעה שטיפה של הסלארי בלחץ מים גבוה והתזה של קריסטלי מרוכז לכל גובה החתך של הרפסודה בחיבור לסלארי.

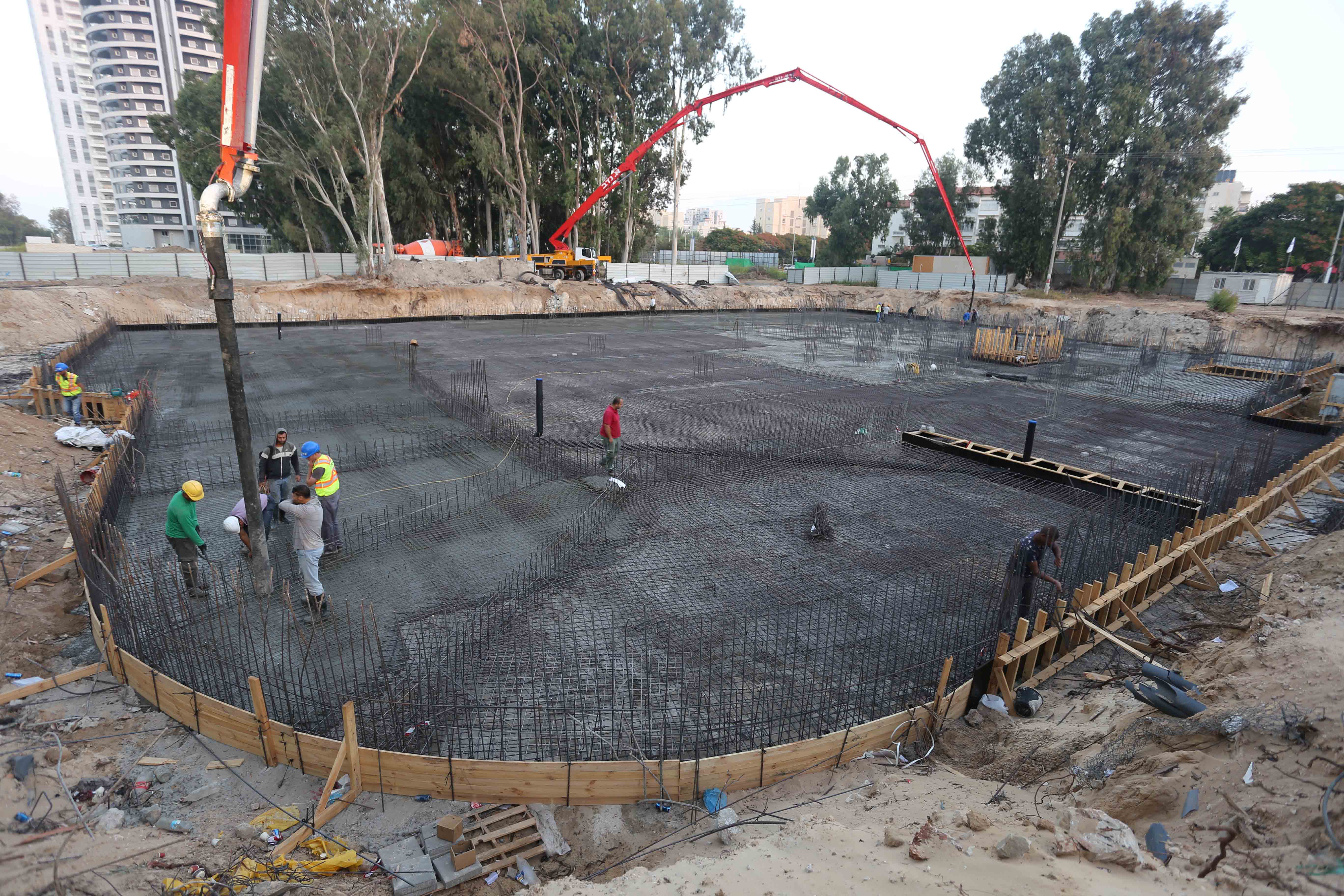

יציקת הרפסודה:

כחלק מההכנות ליציקת הרפסודה מבוצע תיאום של תערובות הבטון מול מפעל הבטון. את יציקת הרפסודה מלווים מפקחי החברה המקפידים על:
